МАНЖЕТЫ РЕЗИНОВЫЕ АРМИРОВАННЫЕ ГОСТ 8752-79
Манжеты армированные(сальники) ГОСТ 8752-79 и импортные. Манжеты резиновые армированные с пружиной для уплотнения валов, работающие в минеральных маслах, воде, дизельном топливе при избыточном давлении до 0.05 МПа и скорости вращения до 20 м/с. Изготавливаются из резины группы 1 (7-ИРП-1068 3с, 7-ИРП-1068-24, 51-1455) и резины группы 3 (7-В-14-1, 51-1666-2).
Работоспособны при t° от -45°С до +100°С.

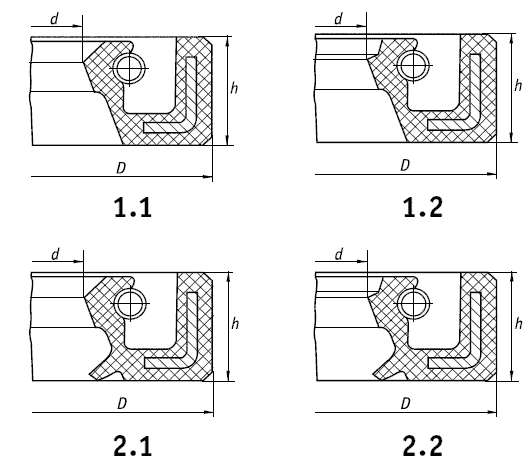

Пример условного обозначения: 1.2-dxD, где
1 - тип манжеты (1 - без пыльника; 2 - с пыльником)
2 - исполнение манжеты (1 - с рабочей кромкой, полученной механической обработкой; 2 - с формованной рабочей кромкой)
d - диаметр вала (мм)
D - наружный диаметр манжеты (мм)
В обозначении типа армированных манжет импортного производства указывается только одна цифра: 1 (без пыльника) или 2 (с пыльником). Разделение манжет по типу рабочей кромки (формованная или полученная механической обработкой) не предусмотрено.
При обозначении типа армированных манжет импортного производства вместо цифр могут применяться буквы: SC - тип 1 без пыльника; TС - тип 2 с пыльником.
МАНЖЕТЫ УПЛОТНИТЕЛЬНЫЕ РЕЗИНОВЫЕ ДЛЯ ГИДРАВЛИЧЕСКИХ УСТРОЙСТВ ГОСТ 14896-84
Манжеты уплотнительные ГОСТ 14896-84 предназначены для уплотнения зазора между цилиндром и поршнем (плунжером, штоком) в гидравлических устройствах. Изготавливаются из маслобензостойкой резины группы 4 (ИРП-1068-1) или группы 6 (В-14-1). Работоспособны: манжеты из резины группы 4 при t° от -30°С до +100°С, манжеты из резины группы 6 при t° от -60°С до +100°С.
Пример условного обозначения: 1-Dxd - 4, где
1- тип манжеты
D - диаметр цилиндра (мм)
d - диаметр штока (мм)
4 - группа резины
Манжета уплотнительная резиновая для гидравлических устройств (воротниковая) ГОСТ 6969-54 (ТУ 38-1051725-86)
Предназначены для уплотнения зазора между цилиндром и поршнем (плунжером и штоком) в гидравлических устройствах, работающих в условиях возвратно-поступательного движения со скоростью не более 0.5 м/с при давлении от 0.25 до 32 МПа (2.5-320 кгс/кв.см) и температуре от -30С до +100С
МАНЖЕТЫ РЕЗИНОВЫЕ УПЛОТНИТЕЛЬНЫЕ ДЛЯ ПНЕВМАТИЧЕСКИХ УСТРОЙСТВ ГОСТ 6678-72
Манжеты предназначены для уплотнения цилиндров и штоков пневматических устройств. Изготавливаются из резины группы 3 (на основе каучука ТКН-40). Работоспособны при t° от –30°С до +100°С и давлении от 0.005 МПа до 1 МПа.
Изготавливаются двух типов:

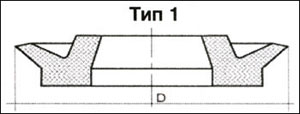

- Тип 1 – для уплотнения цилиндра

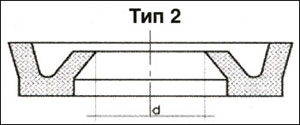

- Тип 2 – для уплотнения штока
УПЛОТНЕНИЯ ШЕВРОННЫЕ РЕЗИНОТКАНЕВЫЕ ДЛЯ ГИДРАВЛИЧЕСКИХ УСТРОЙСТВ ГОСТ 22704-77
Назначение:
Манжеты шевронные (МШ) предназначены для уплотнения штоков и цилиндров гидравлических устройств, работающих при давлении до 63 МПа со скоростью возвратно-поступательного движения 3 м/с в среде минеральных масел, нефти, пресной и морской воды, водных эмульсий при t° от -50°С до +100°С (кратковременно до +120°С).
Для изготовления применяют ткань доместик (по ГОСТ 1104-69) или хлопчатобумажные и комбинированные ткани, имеющие прочностные показатели не ниже, чем у ткани доместик, промазанные резиновой смесью.
Допускается применение нажимных и опорных колец из бронзы, текстолита, полиамидов и других материалов.
Уплотнения изготавливаются из 2-х групп резины
1 группа резины (хлоропреновый каучук) эксплуатируется при температуре от -39С до +70С,
2 группа резины (хлоропреновый бутадиен-нитрильный каучук) - от -50С до +120С.

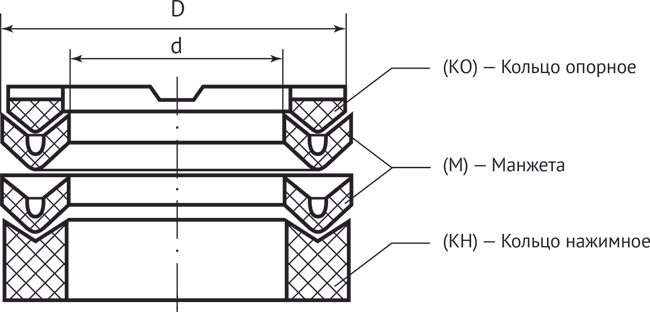

d – диаметр уплотняемого штока;
D – диаметр уплотняемого цилиндра;
H – наибольший предельные размер, входящих в комплект изделий без поджатия.
