Пластины

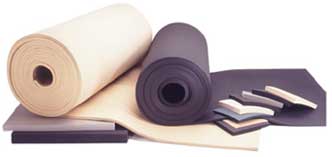

ТЕХПЛАСТИНЫ

Предназначены для изготовления резино-технических изделий, служащих для уплотнения неподвижных соединений, для восприятия ударных нагрузок, а также в качестве прокладок, настилов и т.п.



Выпускаются следующие виды технических пластин:

  • маслобензостойкие и тепломорозокилотощелочестойкие;
  • для трансформаторов и электротехнических устройств;
  • для вакуумных систем;
  • для авиационной техники;
  • для вытяжной штамповки металлических деталей (штамповая).
  • для изделий, контактирующих с пищевыми продуктами.


Техпластина ГОСТ - 7338-90

Предназначена для изготовления резинотехнических изделий, служащих для уплотнения неподвижных соединений, предотвращения трения между металлическими поверхностями, для восприятия одиночных ударных нагрузок, а также в качестве прокладок, настилов и, других не уплотнительных изделий.

В зависимости от назначения, конструкции и способа изготовления выпускают несколько марок техпластин:

Степень твёрдости:

  • М - мягкая
  • С - средняя
  • Т - твёрдая

Виды:

Ф – формовая калибр от 2,0 до 70,0 мм., размер 500х500 мм, 700х700 мм, 1000х1000 мм; В эту группу изделий включены виды формовых изделий, изготавливаемые формовым способом в специальных пресс-формах под давлением для различных отраслей народного хозяйства

Н - неформовая (рулонная) - калибр от 1,0 до 8,0 мм., размер ширина 800, 1000, 1200 мм., длина от 1800 мм.В эту группу изделий включены изделия, изготавливаемые посредством выдавливания резиновой смеси через фильеры с последующей вулканизацией без форм (в вулканизационном котле или на линиях непрерывной вулканизации):

ТМКЩ - тепломорозокислотощелочестойкая

Пластина неформовая резиновая (тип I) и резинотканевая (тип II) тепломорозокислотощелочестойкая (ГОСТ 7338-90)

Область применения: Предназначена для изготовления резинотехнических изделий, служащих для уплотнения неподвижных соединений, предотвращения трения между металлическими поверхностями, для восприятия одиночных ударных нагрузок, а также в качестве прокладок, настилов и других не уплотнительных соединений.

Рабочая среда: Воздух помещений, емкостей, сосудов; азот, инертные газы при давлении от 0.05 до 0.4 МПа или вода пресная, морская, промышленная, сточная без органических растворителей и смазочных веществ; раствор солей с концентрацией до предела насыщения; кислоты, щелочи с концентрацией не более 20% при давлении от 0.05 до 10.0 МПа. Температура от -45°С до +80°С.

МБС – маслобензостойкая

Пластина неформовая резинотканевая (тип II) и резиновая (тип I) маслобензостойкая (ГОСТ 7338-90)

Область применения: Предназначена для изготовления резинотехнических изделий, служащих для уплотнения неподвижных соединений, предотвращения трения между металлическими поверхностями, для восприятия одиночных ударных нагрузок, а также в качестве прокладок, настилов и других не уплотнительных соединений.

Рабочая среда: Воздух помещений, емкостей, сосудов; инертные газы при давлении от 0.05 до 0.4 МПа или масла, топлива на нефтяной основе, бензин при давлении от 0.05 до 10.0 МПа; азот. Температура от -30°С до +80°С.

Пластина вакуумная ТУ 38-105116-81

Представляет собой рулоны резины светло-серого цвета шириной 800мм. Предназначена для уплотнительных прокладок в неподвижных соединениях вакуумных систем при температуре от +8° С до +70°С. Допускается кратковременное применение уплотнительных прокладок при температуре от -30°С до +90°С, при этом продолжительность их работоспособности определяет потребитель в каждом отдельном случае. Низкая газовая проницаемость, в том числе по кислороду.

Пластина АМС

Резиновая и резинотканевая пластина АМС - атмосферомаслостойкая, предназначена для изготовления резинотехнических изделий. Среда: воздух атмосферный, помещений, емкостей, сосудов; азот; инертные газы при давлении от 0,05 до 0,4 МПа (для пластин 1-го класса) и от 0,05 до 0,1 МПа (для пластин 2-го класса); или масла на нефтяной основе при давлении от 0,05 до 10,0 МПа (для пластин 1-го класса) и от 0,05 до 0,1 МПа (для пластин 2-го класса). Пластина АМС выпускается следующих степеней твердости:

  • М - мягкая (АМС-М);
  • С - средняя (АМС-С);
  • Т - повышенная (АМС-Т).
  • Пластины пищевые
  • ГОСТ 17133-83

Назначение:

Пластины предназначены для изготовления уплотнителей неподвижных соединений и других изделий, контактирующих с пищевыми продуктами. Рабочая среда: молоко, сливки, молочные продукты, мясо, рыба, фрукты, овощи, фруктово-ягодные соки и овощные соки, пюре и консервы, пиво, дрожжевая суспензия, питьевая и минеральная вода, квас, сахарные сиропы и другие безалкогольные напитки, вино, водки, коньяки и другие алкогольные напитки, рыбные, масляные, овощные консервы, соленые мясные и рыбные продукты, овощи и грибы маринованные и квашеные (соленые). Температура эксплуатации: от минус 30°С до плюс 70°С, от минус 30°С до плюс 100°С Пластина трансформаторная: ГОСТ 12855-77

Трансформаторные пластины выпускаются для изоляции и создания неподвижных уплотнений в трансформаторах и других схожих типах электротехнических устройств, препятствуют образованию течей масла в трансформаторах, обеспечивают длительную и надежную работу электротехнического устройства. Пластина трансформаторная изготавливается из резины в состав которой входит латекс и каучуксодержащие материалы. Рабочая среда: масло трансформаторное ; Температура рабочей среды от -45 до 100°С.

ТУ 38 105 867-90 пластина техническая пористая прессовая

пластины




Пластина техническая пористая (губчатая) предназначена для изготовления резинотехнических деталей, служащих для уплотнения неподвижных соединений, прокладочными элементами амортизационного назначения, а также в качестве прокладок, настилов и других неуплотнительных изделий
Применение:
  • уплотнение разъёмных соединений
  • для амортизации и виброизоляции в приборостроительной и машиностроительной отраслях
  • изготовление деталей вырубным способом
  • уплотняющая звукоизолирующая прокладка на металлические листы и каркасы на звукоизолирующих капотах дизелей
  • прокладка в упаковочной таре
  • изготовление спинок для сидений
  • электроизоляционная прокладка в стиральных машинах
  • уплотняющая прокладка в замках кассет для крепления кабельных трасс
  • уплотнение дверей в станциях управления.



I группа (650х650 мм )IIгруппа (500х700 мм)
Толщина, (мм)Примерный вес 1 шт.,(кг)Толщина, (мм)Примерный вес 1 шт.,(кг)
5 1,4 3 1,0
6 1,5 4 1,1
8 2,0 5 1,4
10 2,4 8 2,4
12 2,5 10 2,9
14 2,8 12 3,5
16 3,1 20 5,7
20 4,0

Рабочая среда воздух, пыль, брызги воды. Не допускается контакт со смазочными материалами, маслами, керосином, бензином и другими подобными веществами, а также с кислотами, щелочами, газами. Работоспособны при t° от -50°С до +70°С.
